甲綸Fitlon?是公司自主研發(fā)的干法紡聚酰亞胺纖維系列化產(chǎn)品之一：
在擁有可染性能的同時(shí)保持纖維本體阻燃、高溫碳化不融滴；燃燒煙氣量極低且?guī)缀鯚o毒性、尺寸穩(wěn)定性好、耐高低溫、耐輻照、保溫、天然抗菌及遠(yuǎn)紅外等諸多優(yōu)異性能。
產(chǎn)品可應(yīng)用于特種阻燃防護(hù)、高溫過濾、工業(yè)隔熱及民用服裝、家紡和健康保健等領(lǐng)域。
No | 項(xiàng)目 | 單位 | 指標(biāo) |
1 | 纖度 | dtex | 0.8~6 |
2 | 密度 | g/cm3 | 1.41 |
3 | 斷裂強(qiáng)度 | cN/dtex | ＞3.5 |
4 | 模量 | cN/dtex | 20~30 |
5 | 斷裂伸長 | % | ＞17 |
6 | 連續(xù)使用溫度 | ℃ | 220 |
7 | 分解溫度 | ℃ | 521 |
8 | 極限氧指數(shù)LOI | % | 33 |
9 | 耐酸性 | 好 | |
10 | 耐輻射性 | 好 |
甲綸系列纖維具有優(yōu)異的的阻燃性能，甲綸Fitlon?極限氧指數(shù)LOI為33%。
常用阻燃纖維 | 甲綸Suplon? | 甲綸Fitlon? | 間位芳綸（PMIA） |
LOI(%) | 38 | 33 | 28 |
數(shù)據(jù)來源：江蘇省高性能纖維產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)中心
采用GB/T 5455-2014垂直燃燒法進(jìn)行試驗(yàn)，甲綸Fitlon?織物損毀長度是主流消防服面料的1/3， 遠(yuǎn)高于GA10消服面料的防護(hù)標(biāo)準(zhǔn)。
損毀長度/mm | 甲綸Fitlon? 面料 | 芳綸ⅢA面料 | 50%甲綸Suplon?+50%阻燃粘膠 | 50%芳綸+50%阻燃粘膠 |
經(jīng)向 | 12 | 46 | 12 | 60 |
緯向 | 10 | 48 | 13 | 57 |
3.2 耐高溫性能

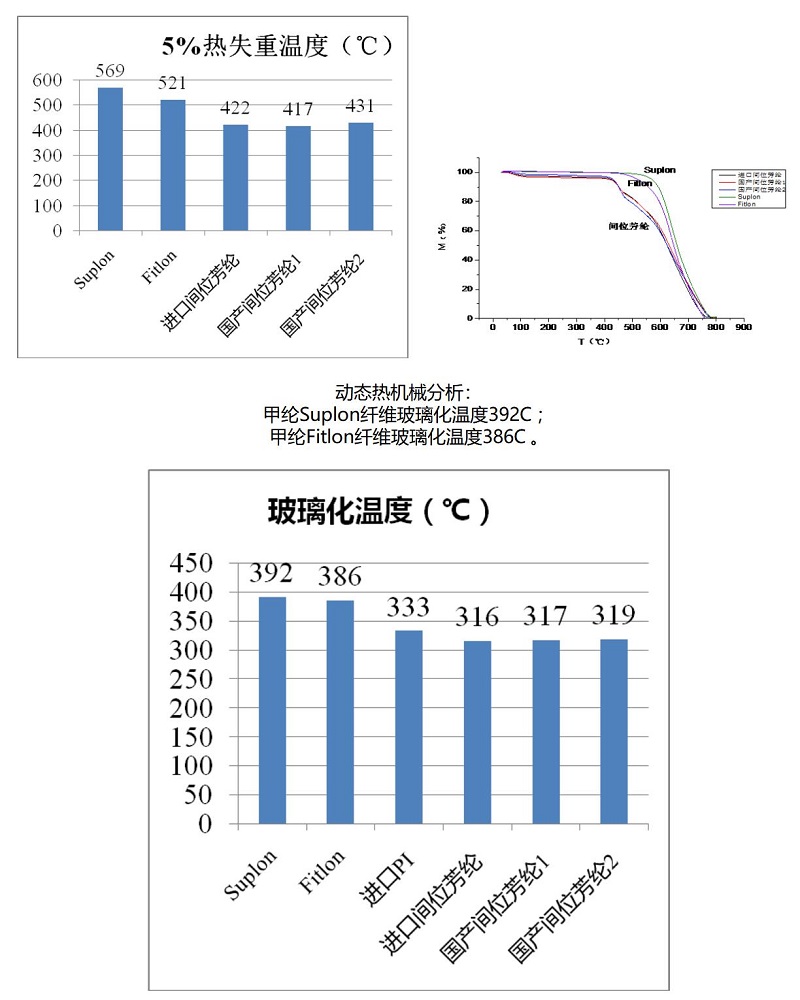

幾種纖維在同等條件下的熱失重曲線，甲綸Suplon?纖維分解溫度569°C，甲綸Fitlon?纖維分解溫度521°C，遠(yuǎn)高于間位芳綸產(chǎn)品。
動(dòng)態(tài)熱機(jī)械分析：
甲綸Suplon?纖維玻璃化溫度392°C ；
甲綸Fitlon?纖維玻璃化溫度386°C 。

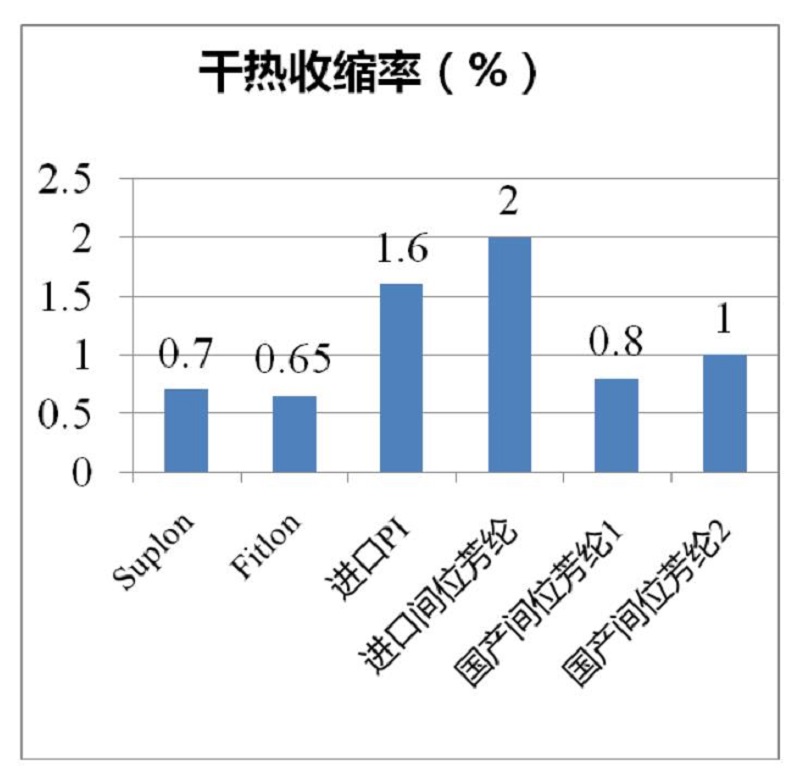

甲綸Suplon? 、甲綸Fitlon?纖維干熱收縮率均 <1%（測試條件: 280°C 30分鐘）

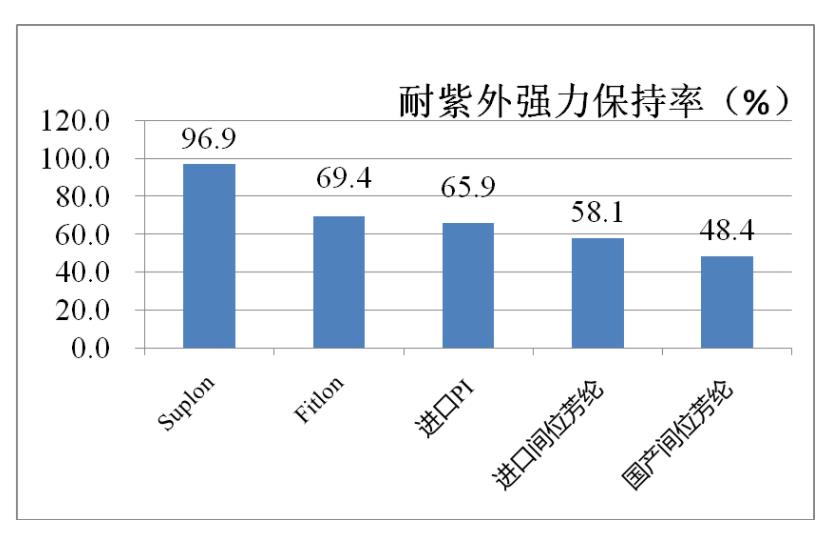

耐紫外試驗(yàn)條件：UV-A熒光紫外燈，輻照度0.77W/m2，8h紫外燈暴露，4h冷凝暴露，暴露時(shí)間為168h（7天）；
甲綸Suplon?纖維強(qiáng)力保持率96.9%；
甲綸Fitlon?纖維強(qiáng)力保持率69.4%。

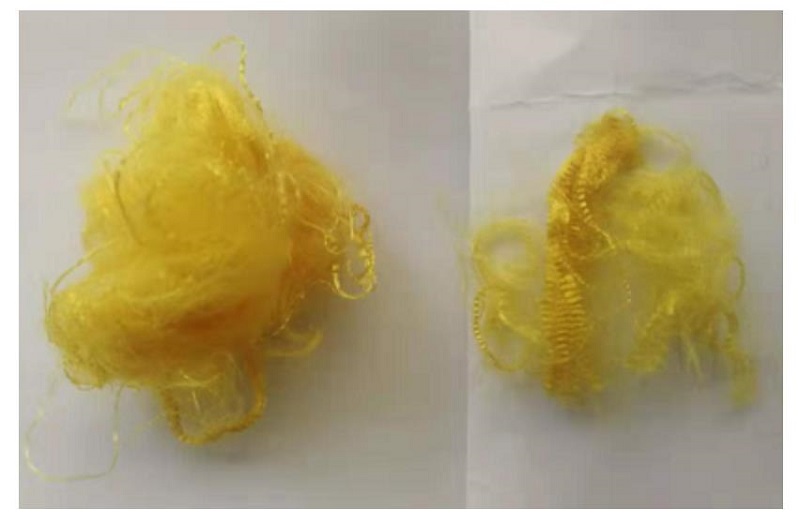

甲綸Fitlon?輻射前和輻射后對比：
甲綸Fitlon?纖維具有天然持久的抗菌抑菌作用，抗菌效果好于天然竹纖維。
檢測項(xiàng)目 | 檢測菌種 | 標(biāo)準(zhǔn)要求 | 檢測結(jié)果 |
抗菌性能（抑菌率） | 金黃色葡萄球菌 | ≥70% | ＞99% |
大腸桿菌 | ≥70% | ＞99% | |
白色念珠菌 | ≥60% | 95% |
甲綸Fitlon?纖維具有良好的可染性，染色色牢度達(dá)4-5級(jí)。

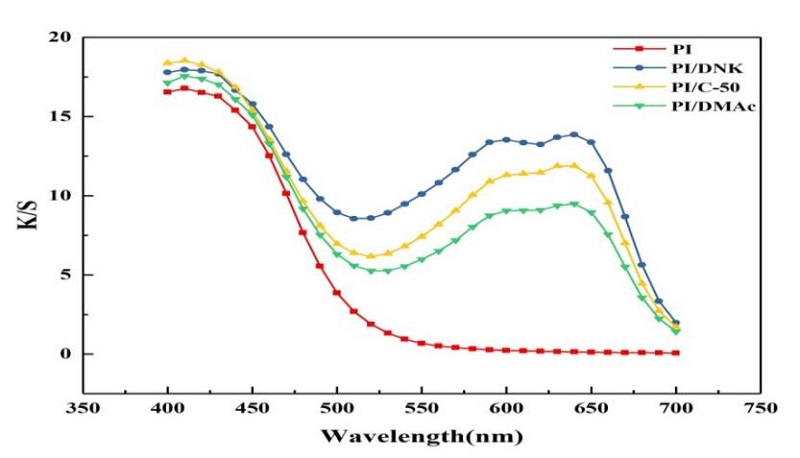

甲綸Fitlon?纖維與甲綸Suplon?纖維相比染色性能更好。顏色色深增幅超過Suplon?纖維的60%。相對于芳綸1313優(yōu)勢更明顯。
Samples | 水洗色牢度 | 摩擦色牢度 (干/濕) | |||||||
色牢度 | 沾色牢度 | 色牢度 | 沾色 | ||||||
羊毛 | 腈綸 | 滌綸 | 錦綸 | 棉 | 醋酯 | ||||
PI/FD1 | 4-5 | 5 | 5 | 4-5 | 4 | 5 | 5 | 4-5/4-5 | 4-5/4-5 |
PI/FD2 | 4-5 | 5 | 5 | 4-5 | 4 | 5 | 5 | 4-5/4-5 | 4-5/4-5 |
PI/FD3 | 4-5 | 5 | 5 | 4-5 | 3 | 5 | 4 | 4-5/4-5 | 4/4-5 |
